هذا دليل شامل للأسئلة الشائعة حول المكثفات التبخيرية، ويغطي مبادئ العمل والأداء والصيانة واستكشاف الأعطال وإصلاحها.

---

الجزء الأول: المفاهيم الأساسية

1. ما هو المكثف التبخيري وكيف يختلف عن برج التبريد؟

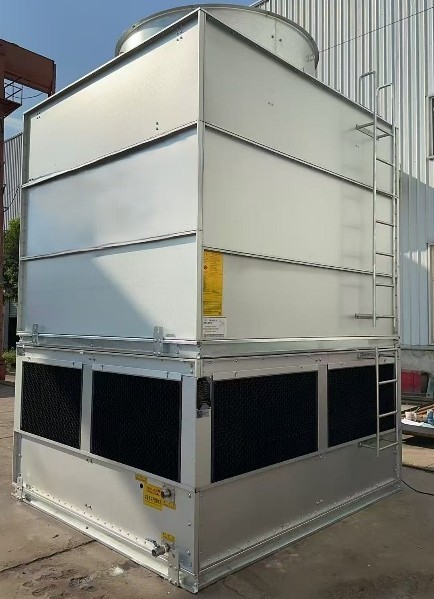

المكثف التبخيري هو جهاز لتبديد الحرارة يجمع بين برج التبريد ومكثف المبرد في وحدة واحدة. وتتمثل وظيفته الأساسية في تكثيف بخار المبرد الساخن إلى سائل عن طريق تبديد الحرارة إلى الغلاف الجوي.
كيف يعمل: يتدفق غاز المبرد الساخن عبر ملف. يتم رش الماء على السطح الخارجي لهذا الملف بينما تقوم مروحة بنفخ الهواء عبره. يمتص الماء الحرارة من المبرد ويتبخر، مما يزيل الحرارة الكامنة للتبخر. يؤدي ذلك إلى تبريد المبرد داخل الملف، وتحويله مرة أخرى إلى سائل.
الفرق عن برج التبريد: برج التبريد يبرد الماء. يأخذ الماء الدافئ من مبادل حراري منفصل (مثل مبرد مبرد بالماء)، ويبرده عن طريق التبخر، ثم يضخه مرة أخرى. في المقابل، المكثف التبخيري يبرد المبرد مباشرة داخل الملف، مما يلغي الحاجة إلى مبادل حراري وسيط (مكثف أنبوبي) وأنابيب مياه بين البرج والمصنع.

2. ما هي المزايا الرئيسية لاستخدام المكثف التبخيري مقارنة بالمكثف المبرد بالهواء؟

الميزة الرئيسية هي كفاءة الطاقة بسبب انخفاض درجات حرارة التكثيف.
انخفاض ضغط النظام: تعمل المكثفات التبخيرية على أساس درجة حرارة الرطوبة المحيطة، والتي عادة ما تكون أقل بـ 10-15 درجة فهرنهايت (5-8 درجات مئوية) من درجة حرارة الجفاف المستخدمة في المكثفات المبردة بالهواء. وهذا يسمح لنظام التبريد بالعمل عند ضغط تكثيف أقل (ضغط الرأس).
توفير الطاقة: لكل انخفاض بمقدار 1 درجة فهرنهايت في درجة حرارة التكثيف، ينخفض استهلاك الطاقة للضاغط عادةً بنحو 1.5% إلى 2%. وبالتالي، يمكن للمكثفات التبخيرية أن تقلل من استخدام الطاقة للضاغط بنسبة 15% إلى 30% مقارنةً بالأنظمة المبردة بالهواء، خاصة في المناخات الحارة.
توفير المساحة: نظرًا لأن الماء هو وسيط أكثر كفاءة لنقل الحرارة من الهواء، فإن المكثفات التبخيرية عادةً ما تكون أصغر حجمًا من المكثفات المبردة بالهواء ذات السعة نفسها.

3. ما الفرق بين المكثفات التبخيرية ”المعاكسة“ و”المختلطة“؟

التدفق المعاكس: في هذا التصميم، يتحرك الهواء عموديًا لأعلى عبر الوحدة بينما يتدفق رذاذ الماء عموديًا لأسفل فوق الملف. يوفر هذا نقلًا ممتازًا للحرارة ولكنه يتطلب مراوح قوية للتغلب على الضغط الساكن للهواء المتحرك عكس اتجاه الماء المتساقط.

التدفق المركب (أو التدفق الهجين): يستخدم هذا التصميم ملفًا مكثفًا وسطحًا ”ملء“ منفصلًا (كما في برج التبريد). يتم تبريد الماء جزئيًا بواسطة الهواء المتحرك فوق الملف وجزئيًا بواسطة الهواء المتحرك عبر وسائط التعبئة. يتحرك الهواء بشكل موازٍ للماء فوق الملف ويتدفق بشكل متقاطع عبر التعبئة. يقلل هذا التصميم من ميل تكوين الترسبات الكلسية على الملف (نظرًا لأن الماء يكون أكثر برودة عند وصوله إلى الملف) وغالبًا ما يسمح بشحن أقل للمبرد.

4. لماذا تعتبر درجة حرارة ”الصمام الرطب“ مهمة جدًا لتحديد حجم المكثف التبخيري؟

تمثل درجة حرارة البصلة الرطبة (WB) أدنى درجة حرارة يمكن أن تصل إليها المياه عن طريق التبخر في الهواء المحيط الحالي. نظرًا لأن المكثفات التبخيرية تعتمد على التبخر لطرد الحرارة، فإن قدرتها محدودة بشكل صارم بدرجة حرارة البصلة الرطبة المحلية، وليس بدرجة حرارة الهواء الجاف (البصلة الجافة).
تأثير الحجم: إذا تم تصميم وحدة ما لمنطقة ذات درجة حرارة WB تصميمية تبلغ 78 درجة فهرنهايت، ولكن تم تركيبها في منطقة ذات درجة حرارة WB تبلغ 82 درجة فهرنهايت، فلن تتمكن من التخلص من الحرارة الكافية، مما يؤدي إلى ارتفاع ضغط رأس النظام.
الأداء: تعني درجة حرارة WB المنخفضة أن الهواء أكثر جفافاً أو برودة، مما يسمح بمزيد من التبخر وأداء تبريد أفضل.

---

الجزء 2: التشغيل والأداء

5. ما مقدار المياه التي يستهلكها المكثف التبخيري؟

يتم تحديد استهلاك المياه بشكل أساسي بثلاثة عوامل: التبخر، والتفريغ (التفريغ)، والانجراف.
التبخر: يتم تبخر حوالي 1.8 جالون من المياه في الساعة لكل طن من التبريد (حوالي 1.6 إلى 2.0 لتر لكل كيلوواط ساعة من الطاقة الحرارية المرفوضة). هذه هي المياه التي تقوم فعليًا بعملية التبريد.
التفريغ: لمنع تراكم المعادن، يجب تصريف جزء من المياه (تفريغ) واستبدالها بمياه عذبة. وعادة ما يكون هذا مساوياً لمعدل التبخر أو أقل قليلاً، اعتماداً على جودة المياه ودورات التركيز.
الاستخدام الإجمالي: القاعدة العامة هي أن إجمالي استهلاك المياه يبلغ حوالي 3 إلى 4 جالونات في الساعة لكل طن من السعة. ورغم أن هذا يستهلك المياه، إلا أنه غالباً ما يتم تعويضه من خلال التوفير الهائل في الكهرباء في الضاغط.

6. هل يمكن للمكثفات التبخيرية أن تعمل في ظروف الشتاء التي تقل فيها درجة الحرارة عن الصفر؟

نعم، ولكنها تتطلب استراتيجيات حماية محددة من التجمد.
حوض بعيد: أفضل طريقة هي وضع حوض المياه (الصرف) في مكان داخلي مدفأ. عندما تتوقف المضخة عن العمل، يتم تصريف جميع المياه بالجاذبية إلى الخزان الداخلي، مما يمنع التجمد في الخارج.
سخانات الحوض: إذا لم يكن من الممكن استخدام حوض بعيد، فيجب تركيب سخانات كهربائية غاطسة أو ملفات بخار في الحوض الخارجي لمنع المياه من التجمد عندما تكون الوحدة في وضع الخمول.
التحكم في السعة: في فصل الشتاء، غالبًا ما تكون سعة الوحدة أكبر من اللازم. يجب على المشغلين استخدام محركات التردد المتغير (VFD) على المراوح لإبطاء سرعتها أو إيقافها للحفاظ على ضغط التكثيف المناسب دون تبريد المياه على الملف بشكل مفرط أو تجمدها.

7. ما هو ”الصدأ الأبيض“ ولماذا يمثل مصدر قلق بالنسبة للوحدات الجديدة؟

الصدأ الأبيض هو تآكل مبكر وسريع لأسطح الفولاذ المجلفن يشبه مسحوقًا أبيض شمعيًا. يحدث بشكل أساسي في الوحدات الجديدة التي لم يتم ”تخميلها“ بشكل صحيح.
السبب: إذا كان الرقم الهيدروجيني للمياه مرتفعًا جدًا (أعلى من 8.2) أو كانت تركيبة المياه كيميائيًا عدوانية خلال أول 6-8 أسابيع من التشغيل، فإن طبقة الزنك الواقية على الفولاذ المجلفن تتآكل بدلاً من تكوين حاجز مستقر.
الوقاية: تتطلب المكثفات التبخيرية الجديدة بروتوكولًا صارمًا لمعالجة المياه ”بالتخميل“ خلال الشهر أو الشهرين الأولين. وعادةً ما يتضمن ذلك الحفاظ على درجة الحموضة بين 7.0 و 8.0 وتجنب القلوية العالية حتى تتحول الأسطح الفولاذية إلى لون رمادي باهت.

8. كيف يؤثر الارتفاع على اختيار المكثف التبخيري؟

تنخفض كثافة الهواء مع ارتفاع الارتفاع. نظرًا لأن المراوح تحرك حجمًا ثابتًا من الهواء، فإن كتلة الهواء المنقولة (التي تقوم بالفعل بالتبريد) تكون أقل في الارتفاعات العالية.
تقليل السعة: سيكون المكثف المصمم لمستوى سطح البحر أصغر من اللازم في مدينة مثل دنفر (على ارتفاع 5000 قدم) أو مكسيكو سيتي.
عامل التصحيح: يجب على المهندسين تطبيق عامل تصحيح الارتفاع أثناء الاختيار. وهذا يعني عادةً اختيار وحدة أكبر قليلاً أو زيادة قوة محرك المروحة لتعويض الهواء الأقل كثافة وضمان التخلص من الحرارة بشكل كافٍ.

---

الجزء 3: الصيانة واستكشاف الأعطال وإصلاحها

9. كم مرة يجب تنظيف الملف وكيف؟

يعتمد التكرار على جودة الهواء والماء، ولكن يجب إجراء الفحوصات شهريًا، وعادةً ما يتطلب الأمر تنظيفًا عميقًا سنويًا.
الترسبات الكلسية: إذا تراكمت الترسبات الكلسية على الملف، فإنها تعمل كعازل، مما يقلل بشكل كبير من نقل الحرارة ويرفع ضغط النظام.
طريقة التنظيف: يمكن إزالة الترسبات الخفيفة بالغسل بالضغط. غالبًا ما تتطلب الترسبات الكثيفة إزالة الترسبات الكيميائية (التنظيف بالحمض). ومع ذلك، يجب إجراء التنظيف بالحمض بعناية لتجنب تآكل الطلاء المجلفن. استشر دائمًا إرشادات الشركة المصنعة قبل وضع الحمض على الملفات المجلفنة. الملفات المصنوعة من الفولاذ المقاوم للصدأ أكثر مقاومة للتنظيف القوي.

10. ما هو ”الانجراف“ وكيف يمكن تقليله؟

يشير الانجراف إلى قطرات الماء الصغيرة التي يتم جرها في تيار الهواء المخرج وتنفث خارج الوحدة. وهذا يختلف عن التبخر (الذي هو بخار نقي)؛ فالانجراف يحتوي على مواد كيميائية ومعادن وبكتيريا (ربما من نوع الليجيونيلا) من المياه المعاد تدويرها.
مزيلات الانجراف: هي شفرات بلاستيكية على شكل متعرج مثبتة فوق فوهات الرش. وهي تجبر الهواء على تغيير اتجاهه بسرعة. قطرات الماء، التي تكون أثقل من الهواء، تصطدم بسطح الشفرة وتقطر مرة أخرى في الحوض بدلاً من الهروب.
الصيانة: يجب فحص مزيلات الانجراف بانتظام بحثًا عن الشقوق أو الفجوات أو الانسداد للتأكد من فعاليتها.

11. ما هي علامات فشل نظام توزيع المياه؟

من الضروري تغطية الملف بالماء بشكل متساوٍ. إذا كان الملف يحتوي على بقع جافة، فسوف يتشكل الترسب الكلسي بسرعة على حواف المنطقة الجافة، وستنخفض السعة.
الأعراض: ضغط تكثيف مرتفع، تكوين ترسبات متفاوتة على الأنابيب، أو بقع جافة مرئية على حزمة الملف.
استكشاف الأعطال وإصلاحها: تحقق من عدم انسداد فوهات الرش (مشكلة شائعة). افحص المضخة بحثًا عن تجويف أو فقدان الضغط. تأكد من نظافة المصافي/المرشحات في حلقة المياه. يجب إزالة الفوهات المسدودة وتنظيفها، وليس مجرد وخزها بسلك، لتجنب إتلاف نمط الرش.

12. كيف أعالج المياه لمنع النمو البيولوجي (البكتيريا الليجيونيلا)؟

تعد المكثفات التبخيرية بيئة خصبة لتكاثر بكتيريا الليجيونيلا بسبب دفئها ورطوبتها.
المبيدات الحيوية: يجب إضافة المبيدات الحيوية إلى المياه. ويتم اتباع نهج مزدوج بشكل قياسي: مبيد حيوي مؤكسد (مثل الكلور أو البروم) للقضاء المستمر على البكتيريا ومبيد حيوي غير مؤكسد يضاف بشكل دوري كعلاج ”صدمي“.
المراقبة: من الضروري إجراء اختبارات منتظمة لعدد البكتيريا الإجمالي (TBC). إذا ارتفع العدد، يجب تعديل برنامج المبيدات الحيوية على الفور.
الركود: تجنب وجود أجزاء ميتة في الأنابيب وتأكد من دوران المياه باستمرار عندما تكون الوحدة قيد التشغيل.

13. ما الذي يسبب ارتفاع ضغط التفريغ (ضغط الرأس) في المكثف التبخيري؟

يعد الضغط العالي في الرأس أكثر الشكاوى شيوعًا فيما يتعلق بالأداء، وعادةً ما يشير إلى أن الوحدة لا ترفض الحرارة بكفاءة.
الأسباب المحتملة:
تعطل المروحة/المضخة: المراوح تعمل ببطء شديد (انزلاق الحزام) أو المضخة لا توفر كمية كافية من المياه.
إعادة تدوير الهواء: يتم سحب الهواء الساخن الرطب إلى مدخل الهواء (وهو أمر شائع إذا كانت الوحدة موضوعة قريبة جدًا من الحائط أو تحت سقف بارز).
الترسبات الكلسية: الملفات المتسخة تمنع انتقال الحرارة.
المواد غير القابلة للتكثيف (الهواء): الهواء المحبوس في نظام التبريد (داخل الملف).

14. متى يجب أن أختار الفولاذ المقاوم للصدأ بدلاً من الفولاذ المجلفن في البناء؟

الفولاذ المجلفن: الخيار القياسي والفعال من حيث التكلفة. مناسب للبيئات المائية المحايدة وتطبيقات التدفئة والتهوية وتكييف الهواء العامة. العمر المتوقع هو 15-20 سنة مع صيانة جيدة.
الفولاذ المقاوم للصدأ (304 أو 316): موصى به للبيئات المسببة للتآكل (المناطق الساحلية، الأبخرة الصناعية) أو حيث تكون جودة المياه رديئة/عدوانية.
البناء الهجين: الحل الوسط الشائع هو استخدام حوض من الفولاذ المقاوم للصدأ (الأكثر عرضة للتآكل) وقسم علوي مجلفن.
القرار: إذا كانت المياه تحتوي على مستويات عالية من الكلوريد أو إذا كانت المحطة تتطلب عمرًا افتراضيًا يزيد عن 20 عامًا مع مخاطر صيانة أقل، فإن الفولاذ المقاوم للصدأ يستحق التكلفة الإضافية (غالبًا ما تكون أعلى بنسبة 30-50٪).

15. كيف يمكنني شد أحزمة المروحة بشكل صحيح؟

تسبب الأحزمة الفضفاضة انزلاقًا، مما يقلل من تدفق الهواء ويؤدي إلى تآكل البكرات (البكرات). الأحزمة المشدودة بشكل مفرط تدمر المحامل.
الفحص: يجب فحص الشد بعد أول 24 ساعة من التشغيل (تتمدد الأحزمة الجديدة) ثم شهريًا.
الطريقة: من الأفضل استخدام مقياس الشد. إذا كنت تقوم بذلك يدويًا، يجب أن يكون هناك انحراف حوالي 1/2 بوصة إلى 3/4 بوصة عند الضغط بقوة على مسافة الحزام. استمع إلى صوت ”زقزقة“ عند بدء التشغيل — الزقزقة القصيرة لا بأس بها، ولكن الصرير الطويل يعني أن الحزام فضفاض للغاية.

---

الجزء 4: موضوعات متقدمة واختيار

16. ما هو ”مبرد البخار“ وهل يحتاج المكثف التبخيري إلى واحد؟

المبرد هو قسم ملف يزيل ”الحرارة الزائدة“ من غاز التبريد قبل دخوله مرحلة التكثيف.
في المكثفات التبخيرية: تعالج عملية التبخير بشكل طبيعي التبريد والتكثيف والتبريد الفرعي في ملف واحد. ومع ذلك، تضيف بعض الوحدات المتخصصة ملف تبريد هوائي على جانب التفريغ.
لماذا يتم استخدامه؟ يستخدم الهواء الجاف الساخن الخارج من الوحدة لإزالة الحرارة الأولية من الغاز. يمكن أن يقلل ذلك من العمود المرئي (البخار) في الشتاء ويوفر كمية صغيرة من الماء لأن هذا الجزء من الحرارة المرفوضة لا يتطلب تبخرًا.

17. ما هو ”العمود“ وهل يمكن القضاء عليه؟

العمود هو سحابة مرئية من بخار الماء المتكثف الذي يخرج من الوحدة، تشبه أنفاسك في يوم بارد.
المشكلة: على الرغم من أنه غير ضار، إلا أنه يمكن أن يحجب الرؤية (وهو أمر خطير بالقرب من الطرق السريعة أو المطارات) أو يبدو كدخان بالنسبة للجيران.
الحد من البخار: تستخدم الوحدات الهجينة ”Coil/Fill“ أو الوحدات المزودة بملفات ”الحد من البخار“ ملف تسخين جاف لتدفئة الهواء المخرج، مما يقلل من الرطوبة النسبية بحيث يصبح بخار الماء غير مرئي عندما يلامس الهواء المحيط. هذه الوحدات أغلى ثمناً بكثير ولكنها ضرورية في المواقع الحساسة.

18. كيف يوفر محرك التردد المتغير (VFD) الطاقة في هذه الوحدات؟

يتم تحديد حجم المكثفات التبخيرية وفقًا لأكثر أيام السنة حرارة (يوم التصميم). وفي 90% من أيام السنة، تكون لديها طاقة فائضة.
السرعة الثابتة: تعمل المروحة القياسية على التشغيل والإيقاف. وهذا يتسبب في تقلبات الضغط وتآكل الأحزمة/المحركات.
VFD: يسمح VFD للمروحة بالعمل بسرعة جزئية (على سبيل المثال، 50٪). نظرًا لأن طاقة المروحة تتبع قانون المكعب (الطاقة ∝ السرعة³)، فإن تشغيل المروحة بسرعة 50٪ يستهلك 12.5٪ فقط من الطاقة. وهذا يوفر توفيرًا كبيرًا في الطاقة الكهربائية ويحافظ على ضغط تكثيف مستقر.

19. ما هي متطلبات خلوص التركيب؟

تدفق الهواء المناسب أمر غير قابل للتفاوض.
المدخل: يجب أن يكون هناك مساحة كافية (عادة ما تكون مساوية لعرض الوحدة) حول مداخل الهواء. إذا كانت الوحدة قريبة جدًا من الحائط، فسوف ”تفتقر“ إلى الهواء، مما يقلل من سعتها.
إعادة التدوير: إذا تم وضع عدة وحدات بجانب بعضها البعض، أو إذا كانت الوحدة في حفرة/حجرة، يمكن أن يتم سحب الهواء الساخن الرطب المخرج مرة أخرى إلى المدخل. يؤدي هذا إلى رفع درجة حرارة المصباح الرطب الداخل بشكل مصطنع، مما يقلل من الكفاءة. يمكن أن تساعد أغطية التفريغ أو رفع الوحدات في منع حدوث ذلك.

20. هل يمكن استخدام المكثف التبخيري في ”التبريد الحر“؟

نعم، في تكوينات محددة.
المفهوم: في فصل الشتاء، يكون الهواء المحيط باردًا بدرجة كافية لتبريد السائل دون تشغيل الضواغط الميكانيكية.
التطبيق: بينما يقوم المكثف التبخيري نفسه بتبريد المبرد، يمكن أن يكون جزءًا من نظام حيث يدور المبرد عبر سيفون حراري (مضخة مبرد) لتبريد حمل العملية مباشرة، متجاوزًا الضواغط. وغالبًا ما يطلق على هذا ”التبريد الحر بالسيفون الحراري“ ويحقق وفورات هائلة في الطاقة في المناخات الباردة.
