نموذج	YCW70	معدل تدفق مياه التبريد (طن/ساعة)	22.6
قدرة التبريد (كيلوواط)	69.0	مياه التبريد طاقة المروحة × عدد الوحدات (كيلوواط)	1.1X1
قدرة التبريد (كيلو كالوري/ساعة*104)	5.9	مضخة مياه التبريد الطاقة (كيلوواط))	2.2
قدرة التبريد (USRT)	19.7	حماية السلامة	واقي الضغط العالي، واقي الضغط المنخفض، واقي درجة حرارة العادم، صمام الأمان، مفتاح تدفق المياه، إلخ.
مصدر الطاقة	3N/380V/50HZ	الطاقة الإجمالية (كيلوواط)	19.7
التيار المقنن للضاغط (أمبير)	28.0	الضوضاء (ديسيبل (A))	65
طاقة خرج الضاغط (كيلوواط)	14.2	المبرد	R22
نوع الضاغط	ضاغط لولبي مغلق بالكامل	شحنة المبرد (كجم)	14
طريقة بدء تشغيل الضاغط	بدء مباشر	الطول (مم)	2700
معدل تدفق المياه المبردة (طن/ساعة)	11.8	العرض (مم)	2480
رأس مضخة الماء المبرد (م)	26.2	الارتفاع (مم)	2550
قوة مضخة المياه المبردة (كيلوواط)	2.2	الوزن الصافي (كجم)	1620
مواصفات الواجهة	2-DN65	الوزن التشغيلي (كجم)	2510

1. ما هو بالضبط المبرد المائي ”المتكامل“؟

إنه نظام مثبّت على منصة انزلاقية يجمع بين المبرد ومضخة الماء المبرد ومضخة ماء التبريد وخزان الماء والأنابيب والصمامات ونظام التحكم في وحدة واحدة مجمّعة مسبقًا.

2. كيف يختلف هذا عن محطة التبريد التقليدية؟
تتطلب الأنظمة التقليدية مصادر منفصلة وتركيب المضخات والأنابيب وأجهزة التحكم في الموقع. أما وحدتنا المتكاملة فهي ”جاهزة للتشغيل فور توصيلها“، مما يقلل بشكل كبير من وقت التركيب وتعقيد الهندسة.

3. ما هي المكونات الرئيسية الموجودة على المنصة؟

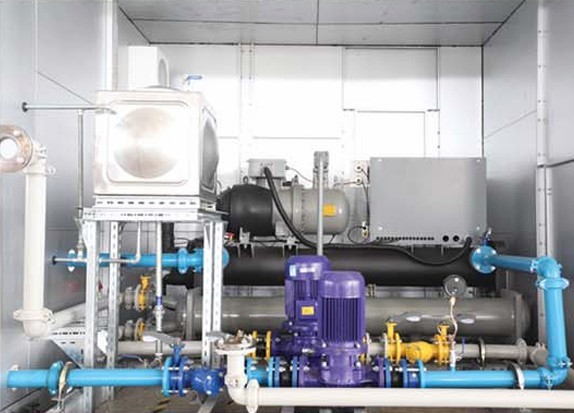

يشتمل المنزلق على الضاغط (لولبي أو حلزوني) والمبخر/المكثف ذي الغلاف والأنابيب ومضخات الدوران وخزان التمدد ومفاتيح تدفق المياه ولوحة التحكم المركزية.

4. هل تحتاج هذه الوحدة إلى برج تبريد؟
.نعم، كنظام مبرد بالماء، يتطلب توصيله ببرج تبريد خارجي (ما لم يتم تحديده كنموذج متكامل بالتبخر). يمكننا توفير برج تبريد مطابق عند الطلب.

5. ما هي التطبيقات الأساسية لهذه الوحدة؟
إنه مثالي لقولبة البلاستيك بالحقن، والطلاء الكهربائي، والمعالجة الكيميائية، وتصنيع الأدوية، وأنظمة التدفئة والتهوية وتكييف الهواء للمباني التجارية، وتبريد مراكز البيانات.

6. هل يمكن تركيب هذه الوحدة في الهواء الطلق؟
تم تصميم الوحدات القياسية لغرف المعدات الداخلية (IP44). ومع ذلك، نقدم خيارات أغطية مقاومة للعوامل الجوية IP55/IP65 للتركيب على الأسطح الخارجية أو الأرضية.

7. ما هي خيارات المبردات التي تقدمونها؟
تستخدم الوحدات القياسية R407C أو R410A. كما نقدم خيارات صديقة للبيئة مثل R134a ومبردات منخفضة GWP مثل R1234ze عند الطلب.

8. هل تم اختبار الوحدة في المصنع؟
نعم، تخضع كل وحدة لاختبار تشغيل بالحمل الكامل في مصنعنا قبل الشحن للتأكد من أن جميع المكونات الهيدروليكية والكهربائية تعمل بشكل صحيح.

9. ما هو العمر المتوقع للوحدة؟
مع الصيانة المناسبة، يبلغ العمر الافتراضي للتصميم 15-20 عامًا.

10. هل تقدمون نماذج مقاومة للانفجار؟
نعم، يمكننا تخصيص الوحدات بمكونات كهربائية مقاومة للانفجار للبيئات الخطرة (مثل المصانع الكيميائية).

11. ما هو نطاق سعة التبريد المتاحة؟
تتراوح سلسلتنا المتكاملة من 10 أطنان (35 كيلوواط) إلى 200 طن (700 كيلوواط) لكل منصة منزلقة.

12. ما نوع الضواغط المستخدمة؟
تستخدم الوحدات الأصغر حجماً عادةً ضواغط لولبية (Danfoss/Copeland)، بينما تستخدم الوحدات الأكبر حجماً ضواغط لولبية شبه محكمة الإغلاق (Hanbell/Bitzer).

13. هل يمكن للنظام التعامل مع الأحمال المتغيرة؟
نعم، تتميز طرازات الضاغط اللولبي بتحكم غير متدرج في السعة (25٪-100٪)، وتتوفر خيارات VFD (محرك التردد المتغير) لمطابقة الحمل بدقة.

14. ما هي درجة حرارة مخرج الماء المبرد القياسية؟
النطاق القياسي هو من 5 درجات مئوية إلى 20 درجة مئوية. يمكن أن تصل الطرز ذات درجة الحرارة المنخفضة (التي تتطلب الجليكول) إلى -5 درجات مئوية إلى -30 درجة مئوية.

15. ما هي دقة استقرار درجة الحرارة؟
تحافظ الوحدات القياسية على دقة ±1 درجة مئوية. يمكن أن تحقق الموديلات الدقيقة دقة ±0.5 درجة مئوية أو أفضل.

16. ما هو الجهد الكهربائي المطلوب؟
المعيار هو 3 مراحل ، 380 فولت / 50 هرتز. يمكننا التخصيص لـ 220 فولت / 60 هرتز ، 440 فولت / 60 هرتز ، أو 480 فولت / 60 هرتز لمناطق مختلفة.

17. هل المضخات مصنوعة من الفولاذ المقاوم للصدأ؟
نعم، الأجزاء المبللة من المضخات المدمجة عادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ 304 لمنع الصدأ والتآكل.

18. ما هو مستوى ضوضاء الوحدة؟
تختلف مستويات الضوضاء حسب الحجم، ولكنها تتراوح عمومًا بين 65 ديسيبل (A) و80 ديسيبل (A). تتوفر حاويات عازلة للصوت.

19. هل تستخدم الوحدة مبادل حراري أنبوبي أو لوحية؟
نستخدم أنبوبًا وغطاءً للمكثفات (أفضل لتحمّل جودة المياه) وأنبوبًا وغطاءً أو لوحًا ملحومًا للمبخرات، اعتمادًا على حجم الطراز.

20. ما هو معدل كفاءة الطاقة (EER/COP)؟
تحقق وحداتنا المبردة بالماء عادةً معامل أداء (COP) يتراوح بين 4.5 و5.8، اعتمادًا على ظروف التشغيل ونوع الضاغط.

21. ما مقدار المساحة الأرضية التي يمكنني توفيرها مقارنة بالنظام التقليدي؟
يمكنك توفير ما يقرب من 30-40٪ من المساحة الأرضية نظرًا لأن المضخات والصمامات مرتبة بشكل مضغوط على المنصة.

22. هل أحتاج إلى أساس خرساني خاص؟
يكفي وجود قاعدة خرسانية مسطحة ومستوية قادرة على تحمل وزن تشغيل الوحدة. يوصى باستخدام وسادات مضادة للاهتزاز.

23. ما هي وصلات الأنابيب التي يجب إجراؤها في الموقع؟
ما عليك سوى توصيل:

إمداد المياه المبردة والعودة.

إمداد المياه لبرج التبريد والعودة.

خط المياه التعويضية.

24. كيف يتم نقل الوحدة؟
يتم شحنه في صندوق/منصة واحدة. ويشمل عروات رفع للرفع بالرافعة وإطار قاعدة مناسب للرافعات الشوكية.

25. هل تحتاج الوحدة إلى غرفة مخصصة للآلات؟
لا، لأنه مستقل وهادئ، يمكن وضعه في كثير من الأحيان بالقرب من معدات الإنتاج، مما يقلل من مسارات الأنابيب.

26. ما هو حجم وصلات المياه؟
تتراوح أحجام التوصيلات من DN25 (1 بوصة) إلى DN200 (8 بوصات) حسب السعة. تتوفر توصيلات فلنجية أو ملولبة.

27. هل أحتاج إلى تركيب خزان مياه خارجي؟
تشتمل الوحدة عادةً على خزان عازل. ومع ذلك، بالنسبة للأنظمة ذات حجم المياه الكبير جدًا، قد يكون من المفيد استخدام خزان خارجي.

28. ما المسافة القصوى التي يمكن أن يبعدها برج التبريد عن الوحدة؟
تتميز المضخات المدمجة بضغط رأس محدد (على سبيل المثال، 20 م - 30 م). إذا كان البرج بعيدًا جدًا أو مرتفعًا، فقد نحتاج إلى ترقية المضخة الموجودة على المنصة.

29. هل يتضمن صمام تجاوز؟
نعم، غالبًا ما يتم تضمين صمام تجاوز يدوي أو أوتوماتيكي لحماية المبخر من التدفق المنخفض.

30. هل يمكنني تكديس هذه الوحدات؟
لا، هذه الوحدات غير مصممة للتكديس عموديًا. يجب وضعها جنبًا إلى جنب.

31. ما هي ماركة PLC/وحدة التحكم المستخدمة؟
نحن نستخدم بشكل قياسي أنظمة Siemens أو Punp أو Schneider PLC.

32. هل الواجهة سهلة الاستخدام؟
نعم، فهو مزود بشاشة لمس ملونة مقاس 7 بوصات أو 10 بوصات تدعم عدة لغات (الإنجليزية والإسبانية والصينية وغيرها).

33. هل يمكنني توصيل هذا بنظام إدارة المباني (BMS) الخاص بي؟
نعم، يدعم جهاز التحكم بروتوكول الاتصال Modbus RS485. يتوفر BACnet كخيار.

34. هل لديه قدرات مراقبة عن بعد؟
نعم، تتيح لك وحدات إنترنت الأشياء الاختيارية مراقبة درجة الحرارة والضغط والإنذارات عبر تطبيق جوال أو متصفح ويب.

35. ماذا يحدث في حالة انقطاع التيار الكهربائي؟
تتميز الوحدة بوظيفة إعادة التشغيل التلقائي. بمجرد عودة التيار الكهربائي، ستستأنف الوحدة الإعدادات السابقة (القابلة للتخصيص).

36. ما هي إجراءات الحماية الأمنية المتوفرة؟
الضغط العالي/المنخفض، الحماية من التجمد، الحمل الزائد للضاغط، الحمل الزائد للمضخة، الحماية من تسلسل الطور، والحماية من فقدان تدفق المياه.

37. هل يحتوي على ميزة ”البدء السلس“؟
تعتبر أجهزة التشغيل الناعمة قياسية في طرازات الضواغط اللولبية الأكبر حجماً لتقليل تيار الاندفاع.

38. هل يمكنني التحكم في مروحة برج التبريد الخارجي من هذه الوحدة؟
نعم، يتم توفير محطة توصيل متشابكة لبدء/إيقاف مروحة برج التبريد تلقائيًا عند تشغيل المبرد.

39. كيف يتم عرض الإنذارات؟
تظهر الإنذارات على الشاشة مع رمز خطأ محدد وطابع زمني. كما يصدر صوت صفارة مسموعة.

40. هل لوحة التحكم مقاومة للغبار؟
نعم، الخزانة الكهربائية مغلقة ومهواة، وعادة ما تكون مصنفة IP54 أو أعلى.

41. كم مرة يجب أن أقوم بتغيير زيت الضاغط؟
نوصي بإجراء تحليل للزيت سنويًا. عادةً ما يتم تغيير الزيت كل 10,000 ساعة تشغيل أو حسب ما يحدده التحليل.

42. كيف يمكنني تنظيف المكثف؟
نظرًا لأننا نستخدم مكثفات أنبوبية ذات غلاف، يمكن إزالة الأغطية الطرفية لتنظيف الأنابيب النحاسية ميكانيكيًا بالفرشاة.

43. هل يشمل المرشح مرشح مياه؟
نعم، يتم تركيب مصافي Y على مداخل المضخات لمنع دخول الأوساخ إلى النظام.

44. ماذا يحدث إذا تجمدت المياه؟
تحتوي الوحدة على ترموستات مدمج مضاد للتجمد. إذا انخفضت درجة الحرارة بشكل كبير، تتوقف الوحدة عن العمل وتطلق إنذارًا. يوصى باستخدام الجليكول في البيئات ذات درجات الحرارة المنخفضة.

45. هل قطع الغيار متوفرة بسهولة؟
نحن نستخدم ماركات مكونات معترف بها عالميًا (Schneider، Danfoss، Siemens)، بحيث يمكن الحصول على قطع الغيار محليًا في معظم البلدان. كما نبيع مجموعات قطع الغيار.

46. كيف يمكنني التحقق من مستوى المبرد؟
يتم تثبيت زجاج رؤية على خط السائل. يشير السائل الصافي إلى شحن كامل؛ بينما تشير الفقاعات إلى شحن منخفض.

47. هل يتطلب النظام معالجة المياه؟
نعم، نظرًا لاستخدام برج التبريد، يجب معالجة حلقة مياه المكثف لمنع الترسبات الكلسية والنمو البيولوجي.

48. هل يمكن عزل المضخات للصيانة دون تصريف النظام؟
نعم، يتم تركيب صمامات عزل قبل وبعد المضخات لتسهيل الصيانة.

49. هل هناك ضمان؟
الضمان القياسي هو 12 شهرًا من تاريخ التشغيل أو 18 شهرًا من تاريخ الشحن، أيهما يأتي أولاً. تتوفر ضمانات ممتدة.

50. هل تقدمون الدعم الفني للتركيب؟
نحن نقدم كتيبات إرشادية مفصلة وأدلة فيديو. كما يمكننا إرسال مهندس إلى الموقع للتشغيل (تطبق تكلفة إضافية).

51. ما هي المدة الزمنية المعتادة لتنفيذ الطلب؟
عادةً ما يتم شحن وحدات الجهد القياسي في غضون 15 إلى 20 يوم عمل. أما وحدات الجهد المخصص أو المقاومة للانفجار فتستغرق 30 إلى 40 يومًا.

52. هل يمكنك وضع شعار شركتي على الوحدة (OEM)؟
نعم، نحن نقدم خدمات OEM بما في ذلك الألوان المخصصة ووضع الشعار على الغلاف وشاشة بدء التشغيل.

53. كيف يتم تغليف الوحدة للتصدير؟
يتم تغليفها بفيلم بلاستيكي وتثبيتها داخل صندوق من الخشب الرقائقي خالٍ من المبيدات الحشرية أو تحميلها مباشرة في حاوية مع ربطها بأشرطة.

54. ما هي شروط الدفع؟
عادةً ما يكون 30٪ من المبلغ عن طريق التحويل المصرفي، و70٪ من المبلغ قبل الشحن. كما يتم قبول خطاب الاعتماد للطلبات الكبيرة.

55. أين يمكنني تنزيل الرسومات ثلاثية الأبعاد أو ملفات CAD؟
يرجى الاتصال بفريق المبيعات لدينا مع متطلبات النموذج المحددة الخاصة بك، وسنرسل ملفات STP/DWG عبر البريد الإلكتروني في غضون 24 ساعة.
