Esta es una guía completa de preguntas frecuentes sobre condensadores evaporativos, que abarca principios de funcionamiento, rendimiento, mantenimiento y resolución de problemas.

Parte 1: Conceptos fundamentales

1. ¿Qué es un condensador evaporativo y en qué se diferencia de una torre de refrigeración?

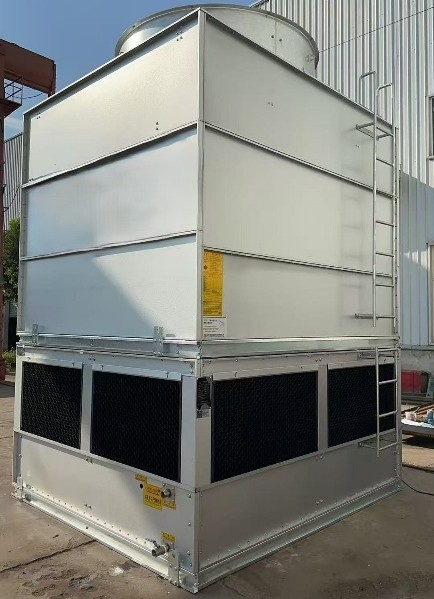

Un condensador evaporativo es un dispositivo de rechazo de calor que combina una torre de refrigeración y un condensador de refrigerante en una sola unidad. Su función principal es condensar el vapor caliente del refrigerante en líquido mediante la disipación del calor a la atmósfera.

Cómo funciona: el gas refrigerante caliente fluye a través de un serpentín. Se rocía agua sobre el exterior de este serpentín mientras un ventilador sopla aire a través de él. El agua absorbe el calor del refrigerante y se evapora, eliminando el calor latente de vaporización. Esto enfría el refrigerante dentro del serpentín, convirtiéndolo de nuevo en líquido.

Diferencia con una torre de refrigeración: una torre de refrigeración enfría el agua. Toma agua caliente de un intercambiador de calor independiente (como un enfriador refrigerado por agua), la enfría mediante evaporación y la bombea de vuelta. Por el contrario, un condensador evaporativo enfría el refrigerante directamente dentro del serpentín, lo que elimina la necesidad de un intercambiador de calor intermedio (condensador de carcasa y tubos) y de tuberías de agua entre la torre y la planta.

2. ¿Cuáles son las principales ventajas de utilizar un condensador evaporativo en lugar de uno refrigerado por aire?

La principal ventaja es la eficiencia energética, debido a las temperaturas de condensación más bajas.

Menor presión del sistema: los condensadores evaporativos funcionan en función de la temperatura ambiente del bulbo húmedo, que suele ser entre 5 y 8 °C (10-15 °F) más baja que la temperatura del bulbo seco utilizada por los condensadores refrigerados por aire. Esto permite que el sistema de refrigeración funcione a una presión de condensación (presión de descarga) más baja.

Ahorro de energía: por cada descenso de 1 °F en la temperatura de condensación, el consumo de energía del compresor suele reducirse entre un 1,5 % y un 2 %. En consecuencia, los condensadores evaporativos pueden reducir el consumo de energía del compresor entre un 15 % y un 30 % en comparación con los sistemas refrigerados por aire, especialmente en climas cálidos.

Ahorro de espacio: Dado que el agua es un medio más eficiente para la transferencia de calor que el aire, los condensadores evaporativos suelen ocupar menos espacio que los condensadores refrigerados por aire de la misma capacidad.

3. ¿Cuál es la diferencia entre los condensadores evaporativos de «contracorriente» y «flujo combinado»?

Contracorriente: en este diseño, el aire se mueve verticalmente hacia arriba a través de la unidad, mientras que el agua pulverizada fluye verticalmente hacia abajo sobre el serpentín. Esto proporciona una excelente transferencia de calor, pero requiere ventiladores potentes para superar la presión estática del aire que se mueve contra el agua que cae.

Flujo combinado (o flujo híbrido): Este diseño utiliza tanto un serpentín de condensación como una superficie de «relleno» separada (como en una torre de refrigeración). El agua se enfría en parte por el aire que se mueve sobre el serpentín y en parte por el aire que se mueve a través del medio de relleno. El aire se mueve en paralelo al agua sobre el serpentín y fluye transversalmente a través del relleno. Este diseño reduce la tendencia a la formación de incrustaciones en el serpentín (ya que el agua está más fría cuando llega al serpentín) y a menudo permite una menor carga de refrigerante.

4. ¿Por qué es tan importante la temperatura del «bulbo húmedo» para dimensionar los condensadores evaporativos?

La temperatura del bulbo húmedo (WB) representa la temperatura más baja que puede alcanzar el agua por evaporación en el aire ambiente actual. Dado que los condensadores evaporativos dependen de la evaporación para rechazar el calor, su capacidad está estrictamente limitada por la temperatura local del bulbo húmedo, y no por la temperatura del aire seco (bulbo seco).

Impacto en el dimensionamiento: si una unidad está dimensionada para una región con un WB de diseño de 78 °F, pero se instala en una región con un WB de 82 °F, no podrá rechazar suficiente calor, lo que provocará un aumento de la presión de descarga del sistema.

Rendimiento: una temperatura WB más baja significa que el aire es más seco o más frío, lo que permite una mayor evaporación y un mejor rendimiento de refrigeración.

Parte 2: Funcionamiento y rendimiento

5. ¿Cuánta agua consume un condensador evaporativo?

El consumo de agua depende principalmente de tres factores: evaporación, purga (descarga) y deriva.

Evaporación: aproximadamente 1,8 galones de agua se evaporan por hora por cada tonelada de refrigeración (aproximadamente 1,6 a 2,0 litros por kWh de rechazo de calor). Esta es el agua que realmente realiza el trabajo de enfriamiento.

Purga: para evitar la acumulación de minerales, una parte del agua debe drenarse (purgarse) y reemplazarse con agua fresca. Esto suele ser igual a la tasa de evaporación o ligeramente inferior, dependiendo de la calidad del agua y los ciclos de concentración.

Consumo total: Como regla general, el consumo total de agua es de unos 3 a 4 galones por hora por tonelada de capacidad. Aunque esto consume agua, a menudo se compensa con el enorme ahorro de electricidad en el compresor.

6. ¿Pueden funcionar los condensadores evaporativos en condiciones invernales con temperaturas bajo cero?

Sí, pero requieren estrategias específicas de protección contra la congelación.

Sumidero remoto: El mejor método es ubicar el depósito de agua (sumidero) en el interior, en un espacio con calefacción. Cuando la bomba se apaga, toda el agua se drena por gravedad hacia el tanque interior, lo que evita que se congele en el exterior.

Calentadores de depósito: Si no es posible instalar un sumidero remoto, se deben instalar calentadores eléctricos de inmersión o serpentines de vapor en el depósito exterior para evitar que el agua se congele cuando la unidad está inactiva.

Control de capacidad: En invierno, la unidad suele tener demasiada capacidad. Los operadores deben utilizar variadores de frecuencia (VFD) en los ventiladores para ralentizarlos o apagarlos cíclicamente con el fin de mantener una presión de condensación adecuada sin enfriar en exceso ni congelar el agua de la bobina.

7. ¿Qué es el «óxido blanco» y por qué es motivo de preocupación en las unidades nuevas?

El óxido blanco es una corrosión prematura y rápida de las superficies de acero galvanizado que se asemeja a un polvo blanco y ceroso. Se produce principalmente en unidades nuevas que no se han «pasivado» adecuadamente.

Causa: Si el pH del agua es demasiado alto (por encima de 8,2) o la composición química del agua es agresiva durante las primeras 6-8 semanas de funcionamiento, la capa protectora de zinc del acero galvanizado se corroe en lugar de formar una barrera estable.

Prevención: Los condensadores evaporativos nuevos requieren un estricto protocolo de tratamiento del agua de «pasivación» durante el primer mes o los dos primeros meses. Esto suele implicar mantener el pH entre 7,0 y 8,0 y evitar una alcalinidad elevada hasta que las superficies de acero adquieran un color gris mate.

8. ¿Cómo afecta la altitud a la selección de un condensador evaporativo?

La densidad del aire disminuye a medida que aumenta la altitud. Dado que los ventiladores mueven un volumen constante de aire, la masa de aire movida (que es la que realmente realiza la refrigeración) es menor a mayor altitud.

Reducción de potencia: un condensador dimensionado para el nivel del mar será insuficiente en una ciudad como Denver (1500 m de altitud) o Ciudad de México.

Factor de corrección: Los ingenieros deben aplicar un factor de corrección de altitud durante la selección. Esto suele significar seleccionar una unidad ligeramente más grande o aumentar la potencia del motor del ventilador para compensar el aire más fino y garantizar una disipación de calor adecuada.

Parte 3: Mantenimiento y resolución de problemas

9. ¿Con qué frecuencia se debe limpiar la bobina y cómo?

La frecuencia depende de la calidad del aire y del agua, pero las inspecciones deben ser mensuales y, por lo general, se requiere una limpieza profunda anual.

Incrustaciones: si se acumulan incrustaciones en la bobina, estas actúan como aislantes, lo que reduce drásticamente la transferencia de calor y aumenta la presión del sistema.

Método de limpieza: las incrustaciones ligeras se pueden eliminar con un lavado a presión. Las incrustaciones pesadas suelen requerir una descalcificación química (limpieza con ácido). Sin embargo, la limpieza con ácido debe realizarse con cuidado para evitar corroer el revestimiento galvanizado. Consulte siempre las instrucciones del fabricante antes de aplicar ácido a bobinas galvanizadas. Las bobinas de acero inoxidable son más resistentes a la limpieza agresiva.

10. ¿Qué es la «deriva» y cómo se minimiza?

La deriva se refiere a pequeñas gotas de agua que quedan atrapadas en la corriente de aire de descarga y son expulsadas de la unidad. Esto es diferente de la evaporación (que es vapor puro); la deriva contiene sustancias químicas, minerales y bacterias (potencialmente Legionella) del agua recirculante.

Eliminadores de deriva: son láminas de plástico en forma de zigzag instaladas sobre las boquillas pulverizadoras. Obligan al aire a cambiar de dirección rápidamente. Las gotas de agua, al ser más pesadas que el aire, chocan contra la superficie de la lámina y gotean de nuevo en la cubeta en lugar de escapar.

Mantenimiento: Los eliminadores de deriva deben revisarse periódicamente para detectar grietas, huecos u obstrucciones y garantizar su eficacia.

11. ¿Cuáles son los signos de un sistema de distribución de agua defectuoso?

Es fundamental que la cobertura de agua sobre el serpentín sea uniforme. Si el serpentín tiene puntos secos, se formará rápidamente incrustación en los bordes de la zona seca y la capacidad disminuirá.

Síntomas: alta presión de condensación, formación desigual de incrustaciones en los tubos o manchas secas visibles en el haz de serpentines.

Solución de problemas: compruebe si las boquillas de pulverización están obstruidas (un problema común). Inspeccione la bomba para detectar cavitación o pérdida de presión. Asegúrese de que los filtros del circuito de agua estén limpios. Las boquillas obstruidas deben retirarse y limpiarse, no solo pincharse con un alambre, para evitar dañar el patrón de pulverización.

12. ¿Cómo trato el agua para prevenir el crecimiento biológico (Legionella)?

Los condensadores evaporativos son posibles focos de reproducción de la bacteria Legionella debido a su ambiente cálido y húmedo.

Biocidas: Debe dosificar el agua con biocidas. Lo habitual es utilizar un doble enfoque: un biocida oxidante (como el cloro o el bromo) para la eliminación continua y un biocida no oxidante que se añade periódicamente como tratamiento de «choque».

Monitorización: Es necesario realizar pruebas periódicas con portaobjetos para determinar el recuento total de bacterias (TBC). Si el recuento aumenta, se debe ajustar inmediatamente el programa de biocidas.

Estancamiento: Evite los tramos muertos en las tuberías y asegúrese de que el agua circule continuamente cuando la unidad esté en funcionamiento.

13. ¿Qué causa una alta presión de descarga (presión de cabeza) en un condensador evaporativo?

La alta presión de cabeza es la queja más común en cuanto al rendimiento y suele indicar que la unidad no está rechazando el calor de manera eficiente.

Causas potenciales:

Fallo del ventilador/bomba: Los ventiladores funcionan demasiado lentos (deslizamiento de la correa) o la bomba no suministra suficiente agua.

Recirculación de aire: El aire caliente y húmedo de descarga se aspira de nuevo hacia la entrada de aire (algo habitual si la unidad está colocada demasiado cerca de una pared o debajo de un saliente).

Incrustaciones: Serpentines sucios que impiden la transferencia de calor.

No condensables (aire): Aire atrapado en el sistema de refrigeración (dentro del serpentín).

14. ¿Cuándo debo elegir una construcción de acero inoxidable en lugar de acero galvanizado?

Acero galvanizado: la opción estándar y rentable. Adecuado para entornos acuáticos neutros y aplicaciones generales de climatización. La vida útil es de 15 a 20 años con un buen mantenimiento.

Acero inoxidable (304 o 316): recomendado para entornos corrosivos (zonas costeras, humos industriales) o donde la calidad del agua es mala/agresiva.

Construcción híbrida: una opción intermedia muy popular es utilizar una cubeta de acero inoxidable (la parte más propensa a la corrosión) y una sección superior galvanizada.

Decisión: si el agua tiene altos niveles de cloruro o si la planta requiere una vida útil de más de 20 años con un menor riesgo de mantenimiento, el acero inoxidable merece la pena el coste adicional (a menudo entre un 30 y un 50 % más caro).

15. ¿Cómo se tensan correctamente las correas del ventilador?

Las correas flojas provocan deslizamientos, lo que reduce el flujo de aire y desgasta las poleas. Las correas demasiado tensas destruyen los cojinetes.

Comprobación: Debe comprobar la tensión después de las primeras 24 horas de funcionamiento (las correas nuevas se estiran) y, a continuación, una vez al mes.

Método: Lo ideal es utilizar un medidor de tensión. Si lo hace manualmente, debe haber una deflexión de entre 1,27 cm y 1,91 cm al presionar firmemente sobre el tramo de la correa. Escuche si se produce un «chirrido» al arrancar: un chirrido breve es normal, pero un chirrido prolongado significa que está demasiado floja.

Parte 4: Temas avanzados y selección

16. ¿Qué es un «desupercalentador» y es necesario en un condensador evaporativo?

Un desupercalentador es una sección de serpentín que elimina el «sobrecalentamiento» del gas refrigerante antes de que entre en la fase de condensación.

En los condensadores evaporativos: el proceso de evaporación se encarga de forma natural del desupercalentamiento, la condensación y el subenfriamiento, todo en un solo serpentín. Sin embargo, algunas unidades especializadas añaden un serpentín de desupercalentamiento refrigerado por aire en el lado de descarga.

¿Por qué se utiliza? Utiliza el aire caliente y seco que sale de la unidad para eliminar el calor inicial del gas. Esto puede reducir la columna visible (vapor) en invierno y ahorrar una pequeña cantidad de agua, ya que esa parte del rechazo de calor no requiere evaporación.

17. ¿Qué es la «columna» y se puede eliminar?

La columna es la nube visible de vapor de agua condensado que sale de la unidad, similar al aliento en un día frío.

Preocupación: aunque es inofensiva, puede obstaculizar la visibilidad (peligroso cerca de autopistas o aeropuertos) o parecer humo para los vecinos.

Reducción de la columna de vapor: las unidades híbridas «bobina/relleno» o las unidades con bobinas de «reducción de la columna de vapor» utilizan una bobina de calentamiento seca para calentar el aire de descarga, lo que reduce su humedad relativa para que el vapor de agua sea invisible cuando entra en contacto con el aire ambiente. Estas unidades son significativamente más caras, pero necesarias en lugares sensibles.

18. ¿Cómo ahorra energía un variador de frecuencia (VFD) en estas unidades?

Los condensadores evaporativos se dimensionan para el día más caluroso del año (día de diseño). Durante el 90 % del año, tienen un exceso de capacidad.

Velocidad fija: un ventilador estándar se enciende y se apaga. Esto provoca fluctuaciones de presión y desgasta las correas y los motores.

VFD: un VFD permite que el ventilador funcione a velocidad parcial (por ejemplo, al 50 %). Dado que la potencia del ventilador sigue la ley del cubo (potencia ∝ velocidad³), hacer funcionar un ventilador al 50 % de su velocidad solo consume el 12,5 % de la energía. Esto proporciona un ahorro eléctrico considerable y mantiene una presión de condensación estable.

19. ¿Cuáles son los requisitos de espacio libre para la instalación?

Un flujo de aire adecuado es imprescindible.

Entrada: Debe haber suficiente espacio (normalmente igual al ancho de la unidad) alrededor de las entradas de aire. Si la unidad está demasiado cerca de una pared, se «ahogará» de aire, lo que reducirá su capacidad.

Recirculación: si se colocan varias unidades una al lado de otra, o si la unidad se encuentra en un foso o recinto cerrado, el aire caliente y húmedo de la descarga puede volver a ser aspirado por la entrada. Esto eleva artificialmente la temperatura del bulbo húmedo de entrada, lo que reduce la eficiencia. Las cubiertas de descarga o la elevación de las unidades pueden ayudar a evitarlo.

20. ¿Se puede utilizar un condensador evaporativo para el «enfriamiento libre»?

Sí, en configuraciones específicas.

Concepto: En invierno, el aire ambiente es lo suficientemente frío como para enfriar el fluido sin necesidad de poner en marcha los compresores mecánicos.

Aplicación: Aunque el condensador evaporativo en sí mismo enfría el refrigerante, puede formar parte de un sistema en el que el refrigerante circula a través de un termosifón (bomba de refrigerante) para enfriar directamente la carga del proceso, sin pasar por los compresores. Esto se denomina a menudo «enfriamiento libre por termosifón» y permite un enorme ahorro de energía en climas fríos.
