Preguntas frecuentes completas: Enfriadores de tornillo de temperatura media y baja

I. Descripción general y definiciones

1. ¿Qué es exactamente un enfriador de tornillo de temperatura media-baja?

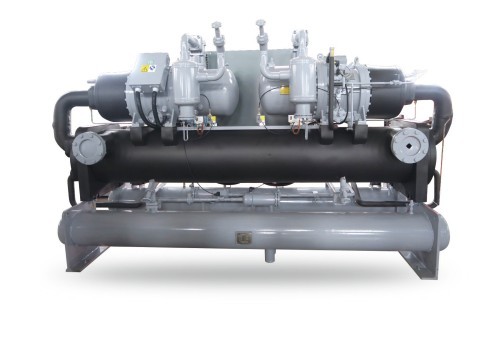

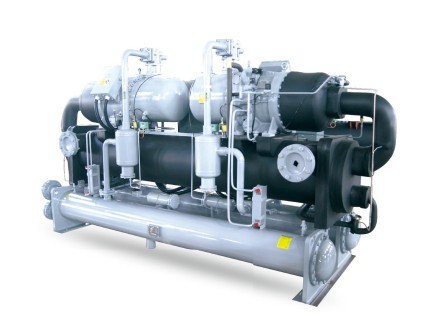

Un enfriador de tornillo de temperatura media-baja es un sistema de refrigeración industrial diseñado para proporcionar fluido refrigerante a temperaturas significativamente inferiores al rango estándar de aire acondicionado (que suele ser de 7 °C a 12 °C).

El componente principal es el compresor de tornillo (normalmente de doble tornillo), que comprime el gas refrigerante mediante dos rotores helicoidales entrelazados. «Medio-bajo» se refiere generalmente a temperaturas de salida del fluido que oscilan entre -5 °C y -40 °C (o incluso menos, dependiendo del diseño). A diferencia de los enfriadores estándar que utilizan agua como medio de refrigeración, estas unidades utilizan invariablemente refrigerantes secundarios (salmuera) como soluciones de etilenglicol, propilenglicol o cloruro de calcio para evitar la congelación dentro del evaporador.

2. ¿Cuáles son los rangos de temperatura específicos para las clasificaciones de temperatura «media» y «baja»?

Aunque las definiciones pueden variar ligeramente según el fabricante, la industria suele clasificarlas de la siguiente manera:

Temperatura media: temperaturas de salida del fluido entre 0 °C y -20 °C. Se utilizan a menudo para el procesamiento de alimentos (como la refrigeración de productos lácteos), el procesamiento de bebidas y el almacenamiento en frío.

Temperatura baja: temperaturas de salida del fluido entre -20 °C y -45 °C. Son fundamentales para aplicaciones de congelación profunda, control de reacciones químicas, liofilización farmacéutica y pistas de hielo.

Temperatura ultrabaja: cualquier temperatura inferior a -50 °C, que normalmente requiere sistemas en cascada, aunque algunos compresores de tornillo especializados pueden manejar la compresión de una sola etapa hasta este nivel con refrigerantes específicos.

3. ¿Por qué elegir un compresor de tornillo en lugar de uno de pistón (alternativo) o de espiral para estas temperaturas?

Los compresores de tornillo ofrecen varias ventajas distintivas para aplicaciones de temperatura media a baja en comparación con los tipos de pistón o espiral:

Fiabilidad: tienen menos piezas móviles (sin válvulas, anillos ni cigüeñales que se puedan romper), lo que los hace más duraderos para un funcionamiento industrial continuo y de alta resistencia.

Capacidad: están disponibles en capacidades mucho mayores, lo que los hace adecuados para grandes cargas industriales sin necesidad de combinar docenas de compresores más pequeños.

Eficiencia en relaciones de alta presión: la refrigeración a baja temperatura requiere una alta diferencia de presión (relación) entre los lados de succión y descarga. Los compresores de tornillo manejan estas altas relaciones de compresión de manera más eficiente que los compresores alternativos.

Funcionamiento suave: proporcionan un flujo continuo con menos vibraciones y ruido.

4. ¿Cuáles son las aplicaciones típicas de estas unidades enfriadoras?

Estas enfriadoras son los caballos de batalla del mundo de la refrigeración industrial. Entre sus aplicaciones más comunes se incluyen:

Alimentación y bebidas: túneles de congelación rápida, control de la fermentación en fábricas de cerveza, refrigeración de productos lácteos e instalaciones de procesamiento de carne.

Química y farmacéutica: refrigeración de reacciones químicas exotérmicas (reactores), recuperación de disolventes y liofilización (secado por congelación).

Logística de la cadena de frío: refrigeración de almacenes frigoríficos a gran escala.

Ocio: creación y mantenimiento de hielo para pistas de patinaje y pistas de esquí cubiertas.

Plástico y caucho: refrigeración de moldes en los que se requieren bajas temperaturas para acelerar los tiempos de ciclo.

II. Especificaciones técnicas y refrigerantes

5. ¿Qué tipos de refrigerantes se utilizan habitualmente en estas unidades?

Dado que estas unidades funcionan a bajas temperaturas, el refrigerante debe tener un punto de ebullición adecuado para la aplicación y propiedades termodinámicas favorables. Entre los refrigerantes habituales se incluyen:

HFC: El R404A y el R507A han sido durante años el estándar del sector para aplicaciones a baja temperatura, aunque se están retirando progresivamente en algunas regiones debido a su alto potencial de calentamiento global (GWP).

Mezclas de HFO: alternativas más nuevas y ecológicas, como el R448A y el R449A, están sustituyendo a los HFC.

Refrigerantes naturales: el amoníaco (R717) es extremadamente eficiente y común en los grandes enfriadores industriales de tornillo, aunque requiere protocolos de seguridad debido a su toxicidad. El CO2 (R744) también está ganando popularidad, especialmente en los sistemas en cascada.

6. ¿Por qué es estándar un «economizador» en los enfriadores de tornillo de temperatura media-baja?

Un economizador es un componente fundamental para aumentar la eficiencia (COP) en los enfriadores de tornillo.

En aplicaciones de baja temperatura, el ciclo de compresión puede volverse ineficiente. Un sistema economizador utiliza un subenfriador o un tanque de expansión para subenfriar el refrigerante líquido antes de que entre en el evaporador. El gas generado durante este proceso de subenfriamiento se devuelve a un puerto intermedio del compresor de tornillo.

El resultado: esto aumenta la capacidad de refrigeración entre un 15 % y un 30 % y mejora la eficiencia general sin aumentar el tamaño del compresor, lo cual es vital para que las operaciones a baja temperatura sean económicamente viables.

7. Dado que el agua se congela a 0 °C, ¿qué refrigerantes secundarios (salmuera) se utilizan?

No se puede utilizar agua pura en estas unidades. La mezcla depende de la temperatura objetivo:

Etilenglicol: el refrigerante industrial más común. Tiene excelentes propiedades de transferencia de calor, pero es tóxico para los seres humanos (no se puede utilizar donde sea posible el contacto con alimentos).

Propileno glicol: menos eficiente que el etileno, pero no es tóxico y es «apto para uso alimentario», lo que lo hace obligatorio para aplicaciones en alimentos y bebidas.

Salmuera de cloruro de calcio: se utiliza para temperaturas muy bajas (hasta -45 °C). Es muy eficiente y barata, pero puede ser muy corrosiva si no se gestiona con los inhibidores y la metalurgia adecuados (por ejemplo, intercambiadores de calor de titanio o CuNi).

8. ¿Cómo se gestiona el retorno de aceite en operaciones a baja temperatura?

La gestión del aceite es fundamental. En los compresores de tornillo, el aceite se inyecta para sellar, lubricar y refrigerar. Sin embargo, a bajas temperaturas, el aceite se vuelve más viscoso (más espeso) y puede quedar atrapado en el evaporador, lo que reduce la transferencia de calor.

Para solucionar esto, estas unidades utilizan:

Separadores de aceite de alta eficiencia: se instalan en la línea de descarga para separar el aceite del gas refrigerante antes de que llegue al condensador.

Enfriadores de aceite: el aceite absorbe el calor del compresor y debe enfriarse (mediante agua o refrigerante) antes de volver a inyectarse.

Sistemas de recuperación de aceite: sistemas automáticos que recogen el aceite de los puntos bajos del sistema y lo devuelven al compresor.

9. ¿Cuál es la diferencia entre los evaporadores inundados y los de expansión seca (DX) en este contexto?

Expansión seca (DX): el refrigerante se evapora dentro de los tubos. Es más sencillo, requiere menos carga de refrigerante y es más barato. Sin embargo, es menos eficiente con diferencias de temperatura muy bajas.

Tipo inundado: Los tubos están sumergidos en refrigerante líquido. Esto ofrece un coeficiente de transferencia de calor más alto, lo que significa que el enfriador puede funcionar con un enfoque de temperatura más pequeño (más cercano a la temperatura del fluido). Los evaporadores inundados son generalmente preferidos para enfriadores de tornillo de baja temperatura más grandes y de alta eficiencia, a pesar del mayor costo y la mayor carga de refrigerante.

III. Eficiencia y control

10. ¿Cómo se controla la capacidad del enfriador?

Los enfriadores de tornillo ofrecen una excelente modulación de la capacidad. Normalmente utilizan un mecanismo de válvula deslizante.

La válvula deslizante se mueve físicamente a lo largo de los rotores para cambiar el volumen de compresión. Esto permite al enfriador modular su capacidad de forma continua desde el 100 % hasta el 25 % o el 10 %. Esto garantiza que la enfriadora solo produzca la refrigeración necesaria para la carga, evitando los «ciclos cortos» (encendidos y apagados frecuentes) que dañan los motores y desperdician energía.

11. ¿Se pueden utilizar variadores de frecuencia (VFD) con estas unidades?

Sí, y son muy recomendables. Un VFD controla la velocidad del motor del compresor.

Mientras que la válvula deslizante ajusta la geometría de compresión, el VFD ajusta la velocidad. La combinación de un VFD con una válvula deslizante permite un control de temperatura más preciso y la mayor eficiencia con carga parcial. Reduce la corriente de arranque durante la puesta en marcha y disminuye significativamente el consumo de energía durante los periodos de baja demanda (por ejemplo, en invierno o por la noche).

12. ¿Cómo afecta la temperatura de condensación al sistema?

La «elevación» del compresor es la diferencia entre la presión de evaporación (lado bajo) y la presión de condensación (lado alto).

En aplicaciones de baja temperatura, la presión de evaporación es muy baja. Si la presión de condensación es alta (por ejemplo, en un día caluroso de verano), el compresor tiene que trabajar mucho más, lo que reduce la eficiencia.

Por lo tanto, es fundamental mantener una temperatura de condensación más baja. En climas muy cálidos, a menudo se prefieren los condensadores refrigerados por agua a los refrigerados por aire para los enfriadores de baja temperatura, con el fin de mantener baja la presión de descarga y alta la eficiencia.

13. ¿Es posible recuperar calor con enfriadores de temperatura media-baja?

Sí. Los enfriadores de tornillo generan una cantidad significativa de calor durante el proceso de compresión y en el circuito de refrigeración del aceite.

Se puede instalar un desupercalentador o una unidad de recuperación total de calor para capturar este calor residual. La energía recuperada se puede utilizar para generar agua caliente (hasta 55 °C o 60 °C) para el precalentamiento de calderas, la calefacción de instalaciones o los procesos de limpieza (CIP). La utilización del calor residual mejora drásticamente la eficiencia térmica global de la instalación.

IV. Instalación, mantenimiento y seguridad

14. ¿Cuáles son los requisitos específicos de instalación en materia de ventilación?

La ventilación es un requisito fundamental para la seguridad, especialmente si la unidad utiliza amoníaco o determinados HFC.

Sala de máquinas: La enfriadora debe estar situada en una sala de máquinas específica.

Detección de fugas: Deben instalarse sensores para detectar fugas de refrigerante.

Tasa de ventilación: La sala debe disponer de extractores capaces de limpiar el aire rápidamente si se detecta una fuga, conectados automáticamente a los sensores de gas.

Espacio: se necesita suficiente espacio libre alrededor de los intercambiadores de calor de carcasa y tubos para permitir la limpieza de los tubos (varillaje) o la retirada del haz de tubos.

15. ¿Cómo se gestiona la acumulación de escarcha en el aislamiento?

Dado que las tuberías de fluido suelen estar a -20 °C o menos, cualquier humedad presente en el aire se congelará inmediatamente en las tuberías.

El aislamiento es fundamental. Por lo general, se necesita:

Varias capas de espuma de célula cerrada o aislamiento de vidrio celular.

Una barrera de vapor perfectamente sellada en el exterior. Si la barrera de vapor se perfora, la humedad entrará, se congelará, se expandirá y desgarrará el aislamiento desde el interior. Es necesario calcular el espesor adecuado del aislamiento en función de la humedad ambiental para evitar la condensación y la formación de hielo.

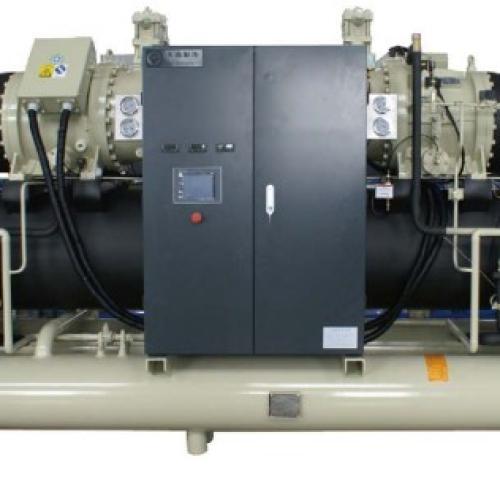

16. ¿Qué dispositivos de protección de seguridad vienen de serie en estas unidades?

Para proteger el costoso compresor de tornillo, estas unidades vienen equipadas con:

Interruptores de alta/baja presión: para evitar el funcionamiento fuera de los límites de diseño.

Protección del nivel y la presión del aceite: para evitar fallos en los cojinetes.

Sobrecarga/sobrecalentamiento del motor: termistores integrados en los devanados del motor.

Protección anticongelante: interruptores de flujo y desconexiones por baja temperatura para evitar que la salmuera se congele dentro del evaporador, lo que provocaría una rotura catastrófica del recipiente.

Protección de fase: para evitar que el motor funcione en sentido inverso (lo que destruiría los rotores de tornillo al instante).

17. ¿Cuál es el programa de mantenimiento habitual?

Diario: compruebe las presiones de succión/descarga, los niveles de aceite y escuche si hay ruidos anormales.

Mensual: compruebe las conexiones eléctricas, compruebe la humedad del refrigerante (mirilla) e inspeccione el aislamiento.

Anual:

Análisis del aceite: esto es crucial. Compruebe la acidez y el contenido de metales. Cambie el aceite y los filtros de aceite.

Limpieza del condensador: la acumulación de incrustaciones o polvo reduce la eficiencia.

Calibración de los sensores: asegúrese de que los transductores de presión y los sensores de temperatura sean precisos.

18. ¿Cuáles son las causas más comunes de las alarmas de «baja presión de aceite»?

Este es un problema frecuente en unidades de baja temperatura. Las causas incluyen:

Filtro de aceite obstruido: es necesario sustituirlo.

Espuma: el exceso de refrigerante disuelto en el aceite (debido a un calentamiento inadecuado del cárter) hace que la bomba de aceite aspire espuma en lugar de líquido.

Acumulación de aceite: el aceite queda atrapado en el evaporador porque la velocidad del gas refrigerante es demasiado baja para transportarlo de vuelta, o porque el sistema de retorno de aceite ha fallado.

19. ¿Cómo afecta la temperatura ambiente a la elección entre refrigeración por aire y refrigeración por agua?

Refrigeración por agua: generalmente más eficiente para aplicaciones de baja temperatura porque la temperatura de condensación es más estable y más baja. Requiere una torre de refrigeración.

Refrigeración por aire: más fácil de instalar (sin circuito de agua). Sin embargo, en climas extremadamente cálidos (por encima de 40 °C), la presión de condensación puede ser demasiado alta para que el compresor pueda manejar la gran diferencia de presión necesaria para la refrigeración a baja temperatura. Las unidades refrigeradas por aire suelen ser de gran tamaño en estos entornos para compensar.

20. ¿Qué factores determinan la vida útil de un enfriador de tornillo?

Un enfriador de tornillo bien mantenido está diseñado para durar entre 15 y 20 años.

Entre los factores que reducen la vida útil se incluyen:

Ciclos cortos: los arranques y paradas excesivos desgastan los contactores del motor y los puntos de tensión mecánica.

Mala calidad del agua: corroe los tubos del condensador (en unidades refrigeradas por agua).
